Wireshark网络分析工具完全指南

1- Wireshark 网络分析工具完全指南

Wireshark 是当今最流行的网络封包分析软件，它能够截取各种网络数据包，并以直观的方式显示数据包的详细信息。它广泛应用于网络故障排查、协议分析、安全审计以及开发测试过程中各种问题的定位。

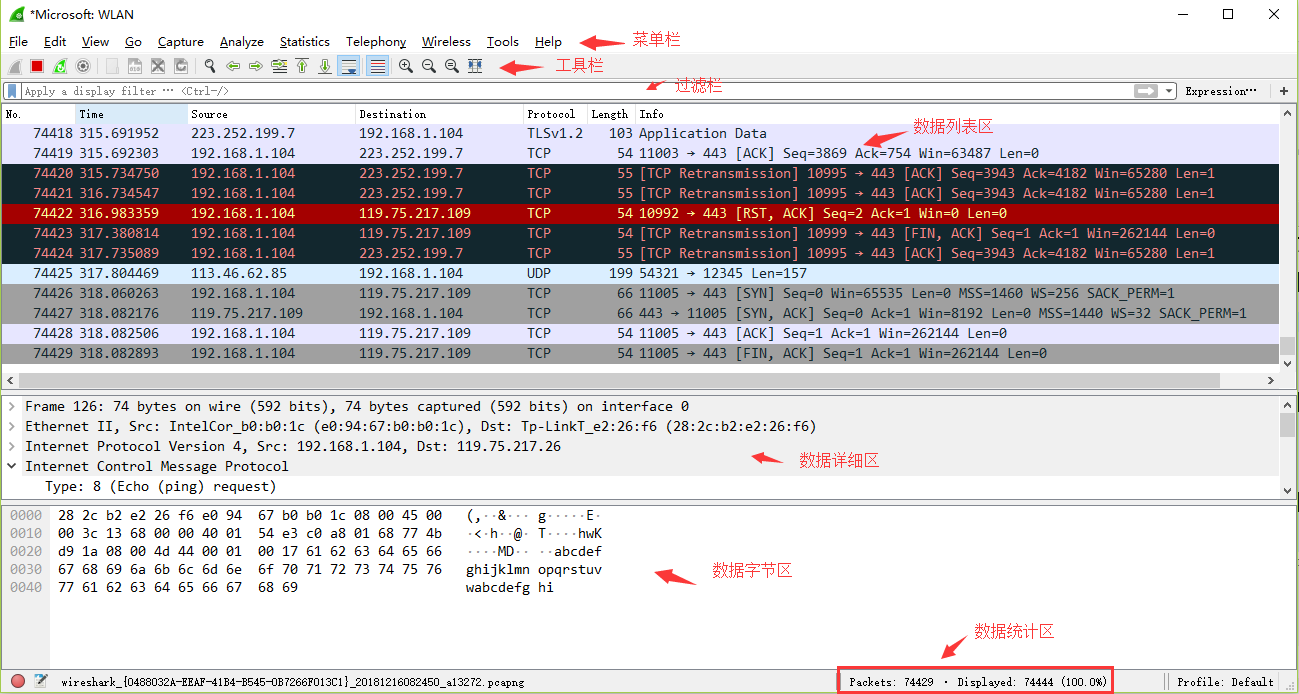

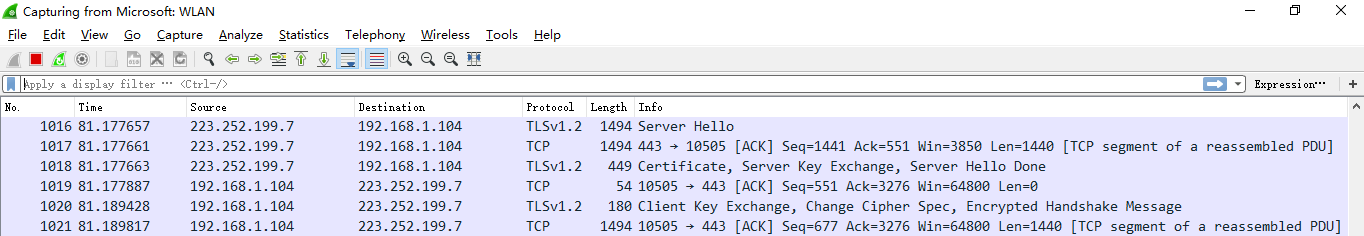

Wireshark分析界面

1.1- 目录

1. 软件下载与安装
- 1.1 Windows系统注意事项
2. 网络协议基础
- 2.1 ICMP协议
3. 入门示例：使用Wireshark分析Ping命令
4. Wireshark界面详解
5. 抓包过滤器详解
6. 显示过滤器详解
7. 案例分析：TCP三次握手过程
8. 实战：分析Web访问流量
9. 常见问题与技巧
10. 参考资源

1.2- 软件下载与安装

Wireshark 支持多种操作系统，包括 Windows、macOS 和 Linux。

官方下载地址：Wireshark官网

安装步骤：

访问官方网站，选择适合您系统的安装包
下载完成后，运行安装程序
按照安装向导提示操作，一般情况下直接点击 “Next” 即可
安装过程中，系统会提示安装 WinPcap 或 Npcap（用于捕获网络数据包的驱动程序）

1.2.1- Windows 系统注意事项

在 Windows 10/11 系统中，如果安装完成后选择抓包但不显示网卡，需要安装 Win10Pcap 兼容性补丁：

下载地址：Win10Pcap兼容性安装包

提示：最新版本的 Wireshark 已经默认使用 Npcap 驱动，兼容性更好，建议使用最新版本以避免此类问题。

1.3- 网络协议基础

在深入学习 Wireshark 之前，了解一些基本的网络协议知识是非常有帮助的。

1.3.1- ICMP 协议

ICMP（Internet Control Message Protocol，互联网控制消息协议）是 TCP/IP 协议族中的一个重要子协议，位于网络层，主要用于在 IP 主机和路由器之间传递控制消息。

1.3.1.1- 主要功能

错误报告：当数据包传输遇到问题时，如路由器无法找到通往目的地的路径或数据包被丢弃，ICMP 会发送错误报告给原始发送者
查询和响应：用于查询特定的网络信息，如 ping 命令利用 ICMP 的 " 回显请求 " 和 " 回显应答 " 来测试网络连通性
网络诊断：网络管理员可使用 ICMP 诊断网络问题，如 tracert 命令利用 ICMP 时间超过消息追踪路由路径

1.3.1.2- ICMP 消息类型

类型	名称	用途
0	Echo Reply	响应 ping 请求
3	Destination Unreachable	数据包无法到达目的地时发送
4	Source Quench	网络拥堵时请求减少数据流量
5	Redirect	通知主机更新其路由表
8	Echo Request	ping 请求消息
11	Time Exceeded	数据包 TTL 到期时发送
12	Parameter Problem	数据包头部存在问题时发送

1.3.1.3- 应用场景

ping 命令：检测网络连通性
tracert 命令：显示数据包到达目的地所经过的路径
网络故障排查：分析网络通信中的各种故障

1.4- 入门示例：使用 Wireshark 分析 Ping 命令

下面通过一个简单的 ping 命令示例，介绍 Wireshark 抓包的基本操作流程：

启动 Wireshark：打开 Wireshark 软件

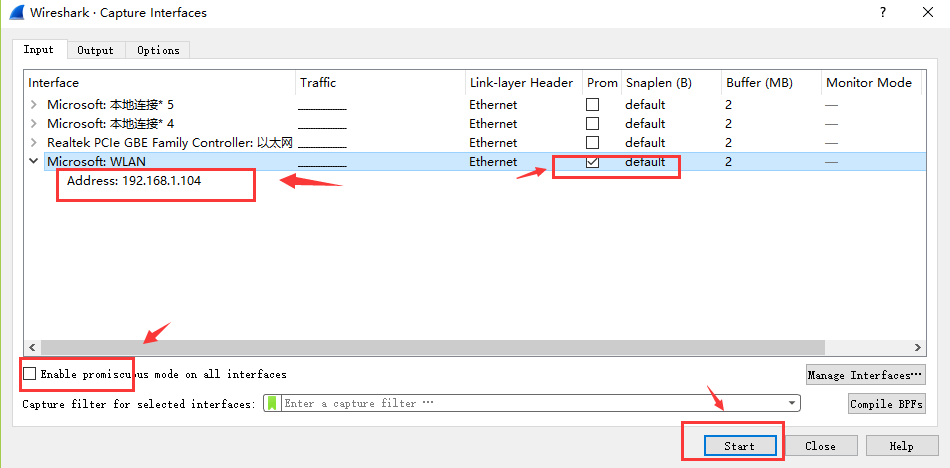

选择网卡：点击菜单栏 Capture → Options，选择正在使用的网卡（可通过查看 IP 地址匹配）
开始抓包：点击 “Start” 按钮开始抓包

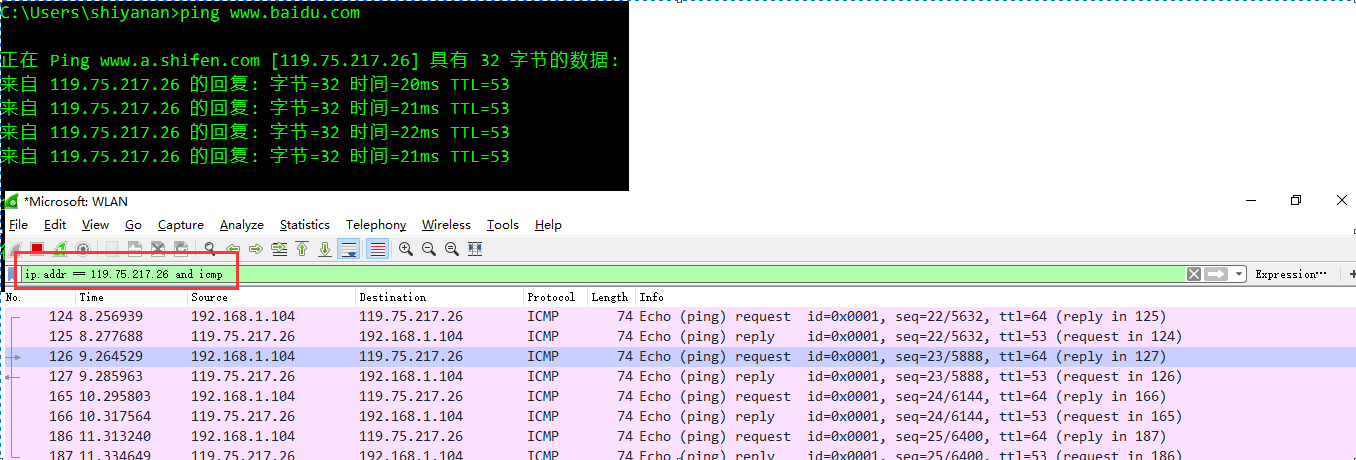

执行 ping 命令：打开命令提示符（cmd），执行 ping www.baidu.com
过滤数据包：在过滤栏中输入过滤条件，例如 ip.addr == 119.75.217.26 and icmp（只显示 ICMP 协议且源或目的 IP 为 119.75.217.26 的数据包）
分析结果：可以看到 ping 请求和响应的详细信息

注意：Wireshark 中不同协议使用不同颜色标识，可以通过 View → Coloring Rules 查看或修改颜色设置。

1.5- Wireshark 界面详解

Wireshark 的界面主要分为以下几个部分：

1.5.1- 显示过滤器区域

位于主界面顶部，用于设置过滤条件筛选已捕获的数据包。可通过 Analyze → Display Filters 管理过滤器。

显示过滤器

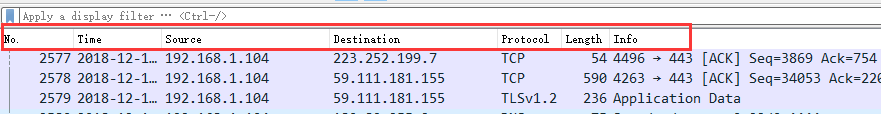

1.5.2- 数据包列表区域

显示所有捕获的数据包，每个数据包包含以下信息：

编号
时间戳
源地址
目标地址
协议类型
数据包长度
数据包信息摘要

数据包列表

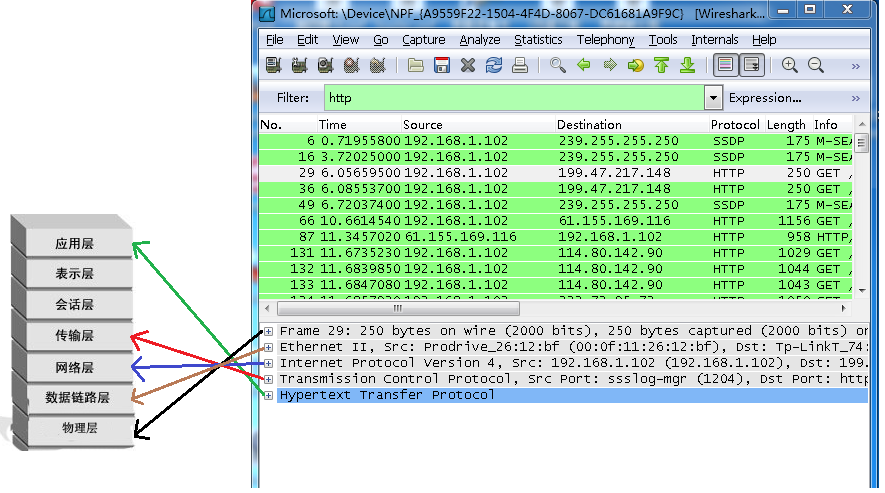

1.5.3- 数据包详细信息区域

选择特定数据包后，此区域显示该数据包的详细信息，按照网络分层模型组织：

Frame：物理层的数据帧概况
Ethernet II：数据链路层以太网帧头部信息
Internet Protocol Version 4：网络层 IP 包头部信息
Transmission Control Protocol：传输层 TCP 数据段头部信息
应用层协议：如 HTTP、DNS、FTP 等协议的具体内容

数据包详细信息

以 TCP 包为例，可以看到各个字段的详细信息：

TCP包详细内容

1.5.4- 抓包过滤器

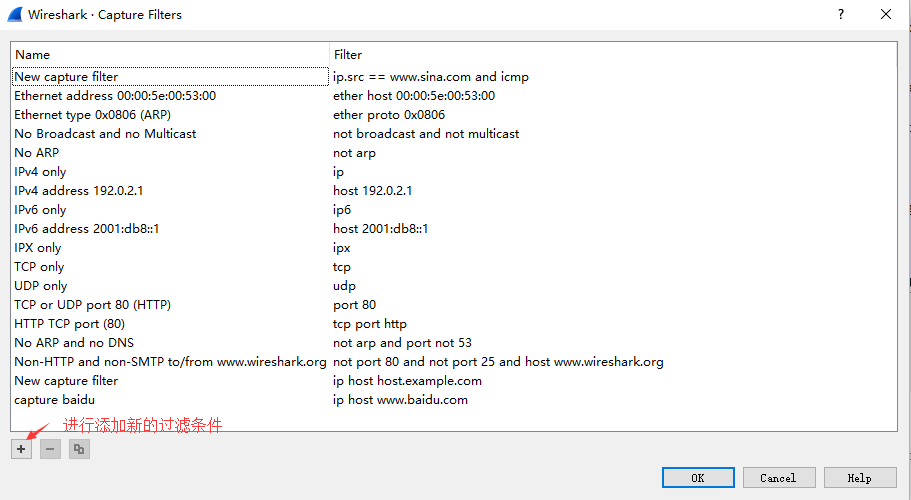

在开始捕获数据包前设置过滤条件，通过 Capture → Capture Filters 配置。

抓包过滤器

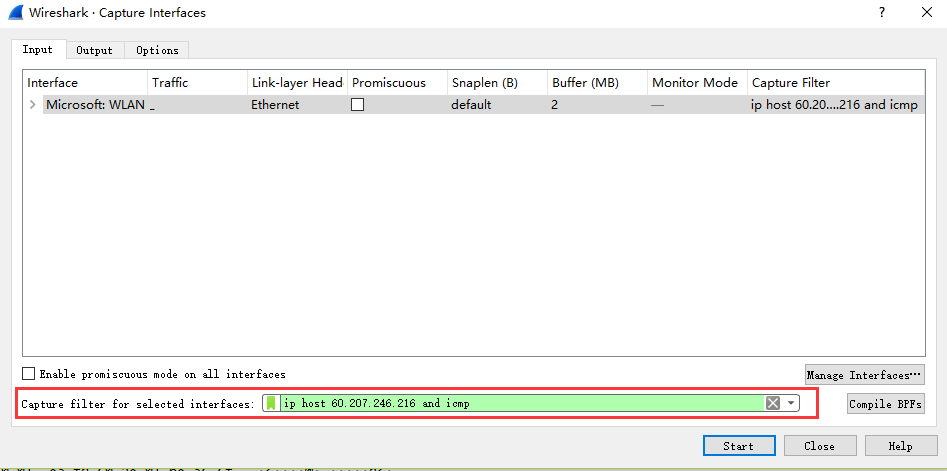

使用示例：ip host 60.207.246.216 and icmp（只捕获主机 IP 为 60.207.246.216 的 ICMP 数据包）

抓包过滤器使用

1.5.5- 显示过滤器

在捕获数据包后设置过滤条件，用于从大量数据包中筛选特定内容。

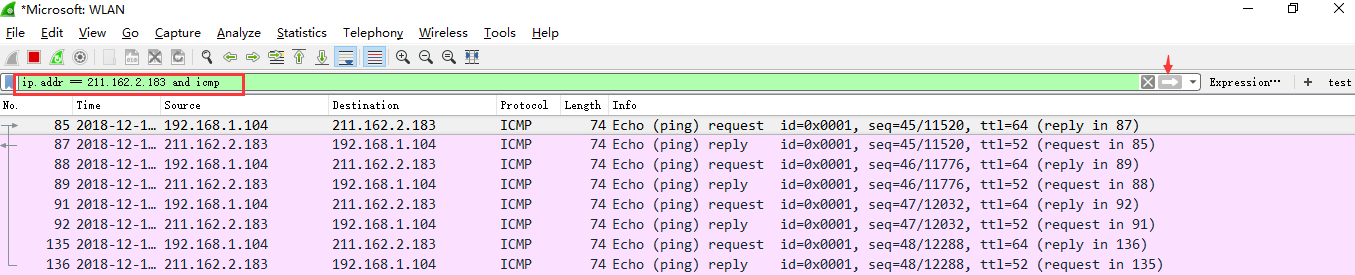

例如，在捕获所有数据包后，通过显示过滤器 ip.addr == 211.162.2.183 and icmp 筛选特定 IP 的 ICMP 数据包：

显示过滤器使用

1.6- 抓包过滤器详解

抓包过滤器使用 Berkeley Packet Filter (BPF) 语法，可基于以下元素构建过滤表达式：

类型 (Type)：host、net、port
方向 (Dir)：src、dst
协议 (Proto)：ether、ip、tcp、udp、http、icmp、ftp 等
逻辑运算符：&& (与)、|| (或)、! (非)

1.6.1- 协议过滤

直接在抓包过滤框中输入协议名即可：

tcp    # 只捕获TCP协议的数据包
http   # 只捕获HTTP协议的数据包
icmp   # 只捕获ICMP协议的数据包

1.6.2- IP 过滤

host 192.168.1.104           # 捕获源或目的IP为192.168.1.104的数据包
src host 192.168.1.104       # 捕获源IP为192.168.1.104的数据包
dst host 192.168.1.104       # 捕获目的IP为192.168.1.104的数据包

1.6.3- 端口过滤

port 80                      # 捕获源或目的端口为80的数据包
src port 80                  # 捕获源端口为80的数据包
dst port 80                  # 捕获目的端口为80的数据包

1.6.4- 逻辑运算符使用

src host 192.168.1.104 && dst port 80   # 捕获源IP为192.168.1.104且目的端口为80的数据包
host 192.168.1.104 || host 192.168.1.102  # 捕获IP为192.168.1.104或192.168.1.102的数据包
!broadcast                              # 不捕获广播数据包

1.7- 显示过滤器详解

显示过滤器使用 Wireshark 特有的语法，功能更加强大灵活。

1.7.1- 比较操作符

== 等于
!= 不等于
> 大于
< 小于
>= 大于等于
<= 小于等于
contains 包含
matches 匹配正则表达式

1.7.2- 协议过滤

直接在过滤框中输入协议名（注意：协议名称必须小写）：

tcp     # 只显示TCP协议数据包
http    # 只显示HTTP协议数据包
icmp    # 只显示ICMP协议数据包

协议过滤

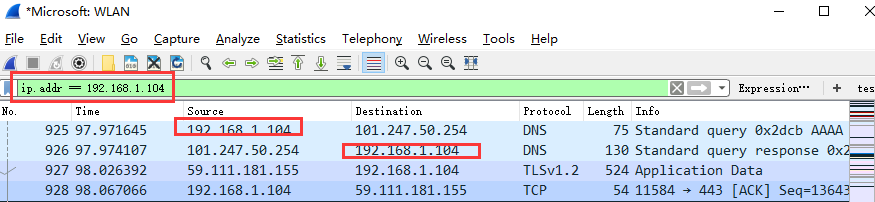

1.7.3- IP 过滤

ip.src == 192.168.1.104    # 显示源IP为192.168.1.104的数据包
ip.dst == 192.168.1.104    # 显示目的IP为192.168.1.104的数据包
ip.addr == 192.168.1.104   # 显示源或目的IP为192.168.1.104的数据包

IP过滤

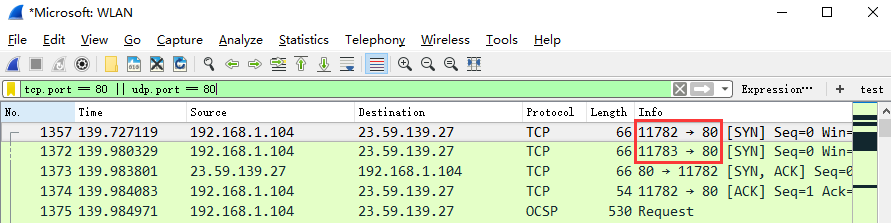

1.7.4- 端口过滤

tcp.port == 80        # 显示源或目的端口为80的TCP数据包
tcp.srcport == 80     # 显示源端口为80的TCP数据包
tcp.dstport == 80     # 显示目的端口为80的TCP数据包

端口过滤

1.7.5- HTTP 方法过滤

http.request.method == "GET"     # 只显示HTTP GET方法的请求
http.request.method == "POST"    # 只显示HTTP POST方法的请求

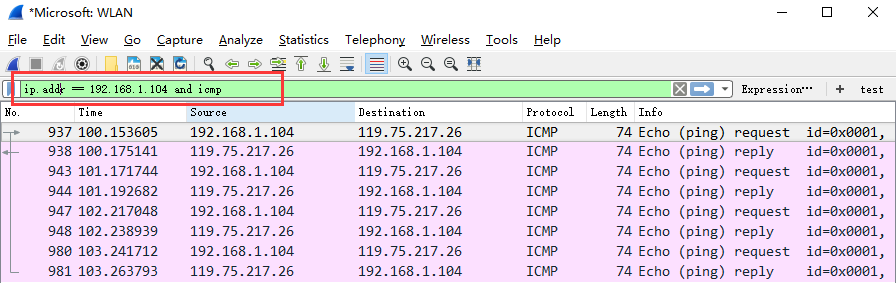

1.7.6- 逻辑运算符使用

显示过滤器使用 and/or/not 作为逻辑运算符：

ip.addr == 192.168.1.104 and icmp    # 显示IP为192.168.1.104的ICMP数据包
http.request or http.response         # 显示HTTP请求或响应
not arp                               # 不显示ARP协议数据包

逻辑运算符使用

1.7.7- 数据包内容过滤

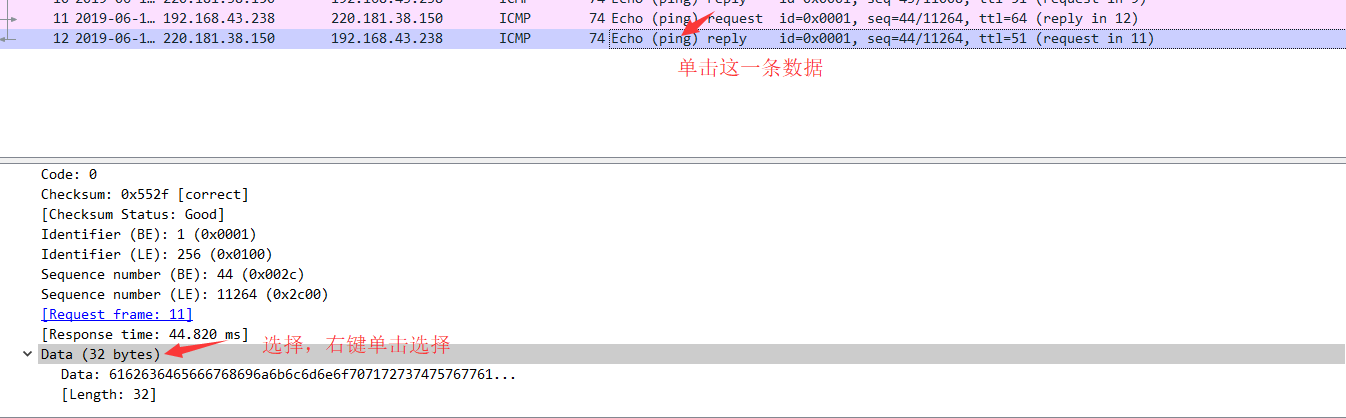

可以按照数据包内容进行过滤，步骤如下：

在数据包列表中选择一个数据包
在数据包详细信息区域中选择要过滤的内容

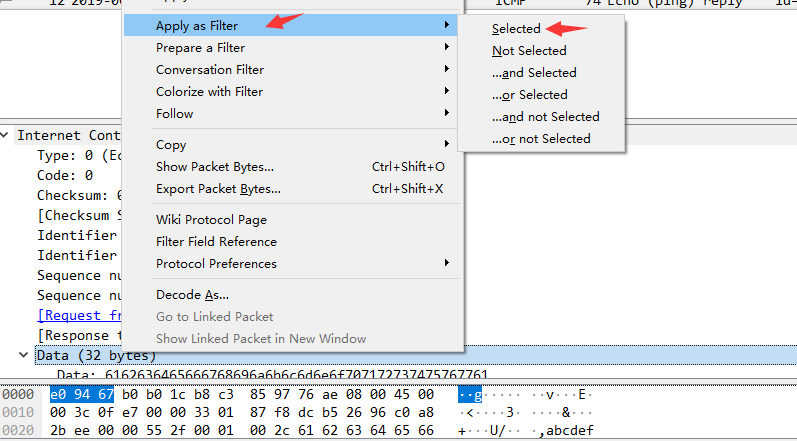

右键点击，选择 “Apply as Filter” → “Selected”

选择过滤内容

应用过滤

然后可以对过滤条件进行修改，例如添加 contains 操作符过滤特定内容：

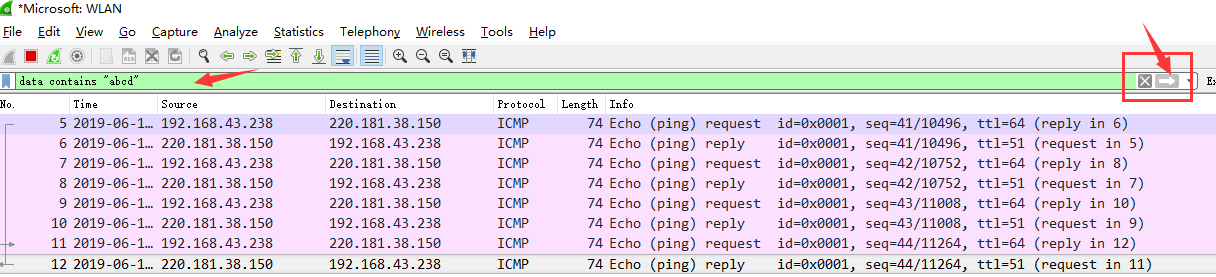

data contains "abcd"    # 过滤数据内容包含"abcd"的数据包

内容过滤

1.8- 案例分析：TCP 三次握手过程

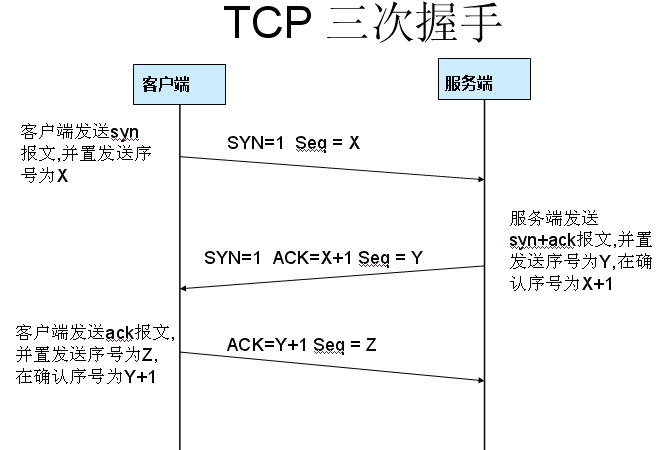

TCP 连接建立需要经过三次握手过程：

第一次握手：客户端发送 SYN=1，ACK=0 的数据包，请求建立连接
第二次握手：服务器发送 SYN=1，ACK=1 的数据包，表示允许连接，并要求客户端确认
第三次握手：客户端发送 SYN=0，ACK=1 的数据包，确认连接已建立

TCP三次握手过程

1.9- 实战：分析 Web 访问流量

下面通过一个实际案例，分析访问网站时的 TCP 连接建立过程：

启动 Wireshark 开始抓包
打开浏览器访问 www.huawei.com
使用 ping www.huawei.com 获取目标 IP 地址

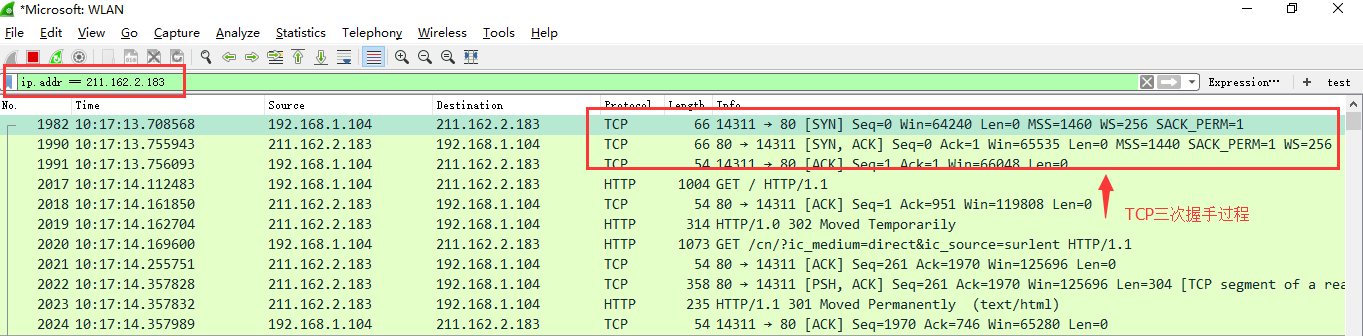

在 Wireshark 中输入过滤条件 ip.addr == 211.162.2.183，查看与该 IP 的通信数据包

可以看到，前三个数据包正是 TCP 三次握手的过程，第四个数据包才是 HTTP 请求内容。这验证了 HTTP 协议确实是基于 TCP 连接的。

1.9.1- 第一次握手数据包分析

客户端发送 SYN 标志位，请求建立连接：

第一次握手

关键属性：

SYN = 1：表示请求建立连接
Seq = 0：初始序列号为 0，表示当前还未发送数据
Ack = 0：表示当前未接收到数据

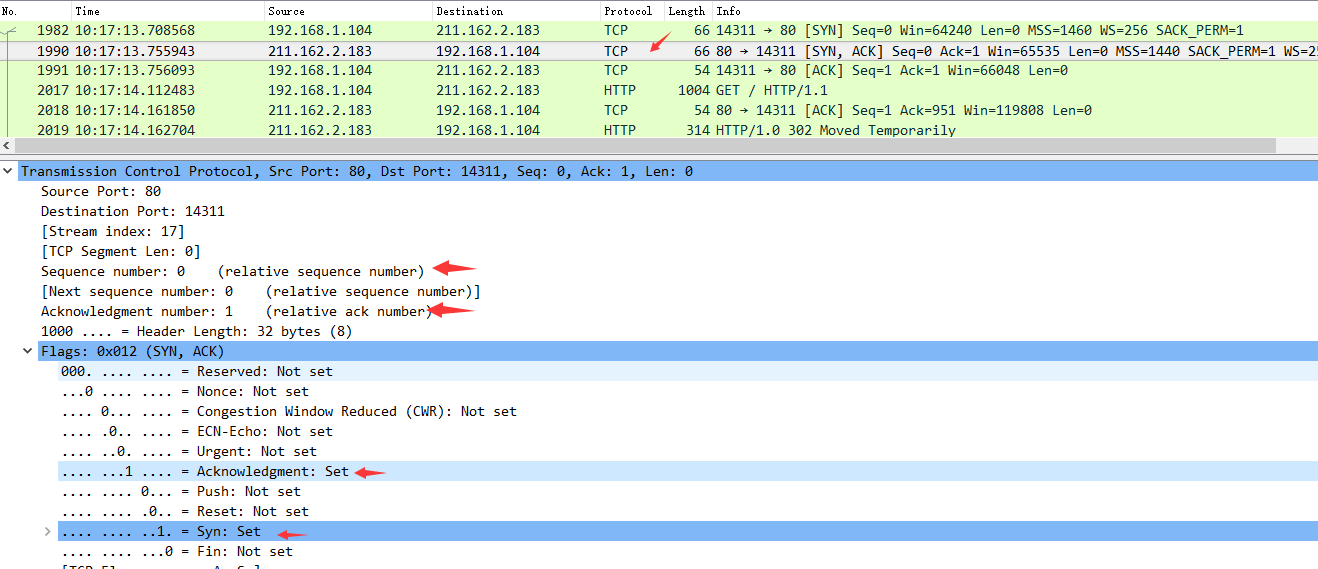

1.9.2- 第二次握手数据包分析

服务器回应确认包，设置 SYN 和 ACK 标志位：

第二次握手

关键属性：

SYN = 1：表示同意建立连接
ACK = 1：表示已收到客户端的 SYN 包
Seq = 0：服务器的初始序列号
Ack = 1：确认收到客户端的序列号 0，期望下一个序列号为 1

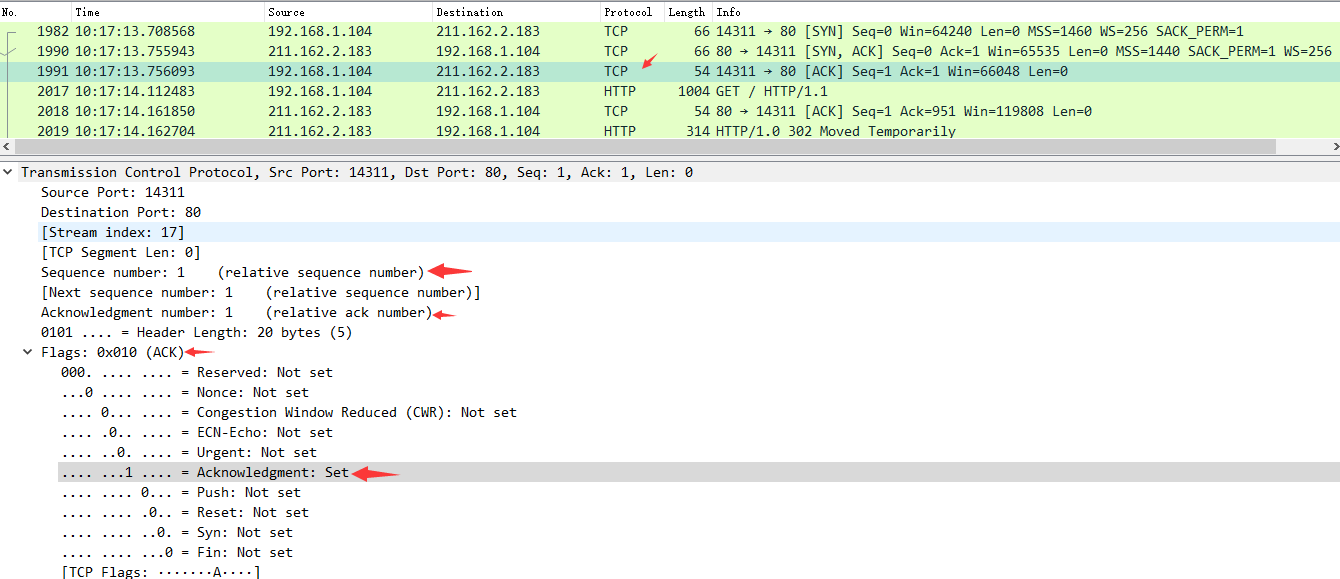

1.9.3- 第三次握手数据包分析

客户端再次发送确认包，只设置 ACK 标志位：

第三次握手

关键属性：

SYN = 0：不再是建立连接的请求
ACK = 1：表示确认收到服务器的 SYN-ACK 包
Seq = 1：客户端的序列号
Ack = 1：确认收到服务器的序列号 0，期望下一个序列号为 1

三次握手完成后，TCP 连接建立，开始传输数据：

数据传输

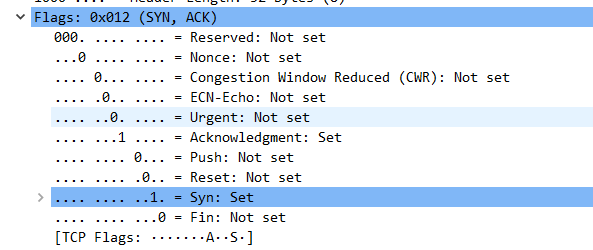

在数据传输过程中，可以查看 TCP 的 FLAGS 字段，包含以下标志位：

SYN：表示建立连接
FIN：表示关闭连接
ACK：表示响应确认
PSH：表示有数据传输
RST：表示连接重置
URG：表示紧急数据

TCP标志位

1.10- 常见问题与技巧

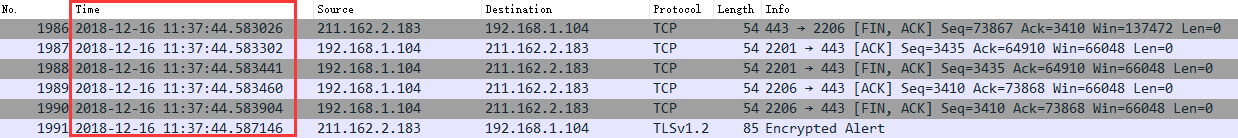

时间戳显示格式：调整数据包列表中的时间显示格式，可以通过 View → Time Display Format → Date and Time of Day
数据包追踪：右键点击数据包，选择 Follow → TCP/UDP/HTTP Stream 可以查看完整的会话内容
导出数据包：通过 File → Export Packet Dissections 可以将数据包导出为文本文件进行进一步分析
统计分析：使用 Statistics 菜单下的各种工具，可以查看协议分布、会话统计等信息
专家信息：通过 Analyze → Expert Information 可以查看 Wireshark 自动识别的潜在问题和异常
命令行捕获：可以使用 Wireshark 的命令行工具 tshark 进行无界面捕获，适合服务器环境

1.11- 参考资源

作者按：本文介绍了 Wireshark 的基本用法和一些常见案例分析，希望对网络分析和故障排查工作有所帮助。如有问题或建议，欢迎在评论区留言交流。
