UML

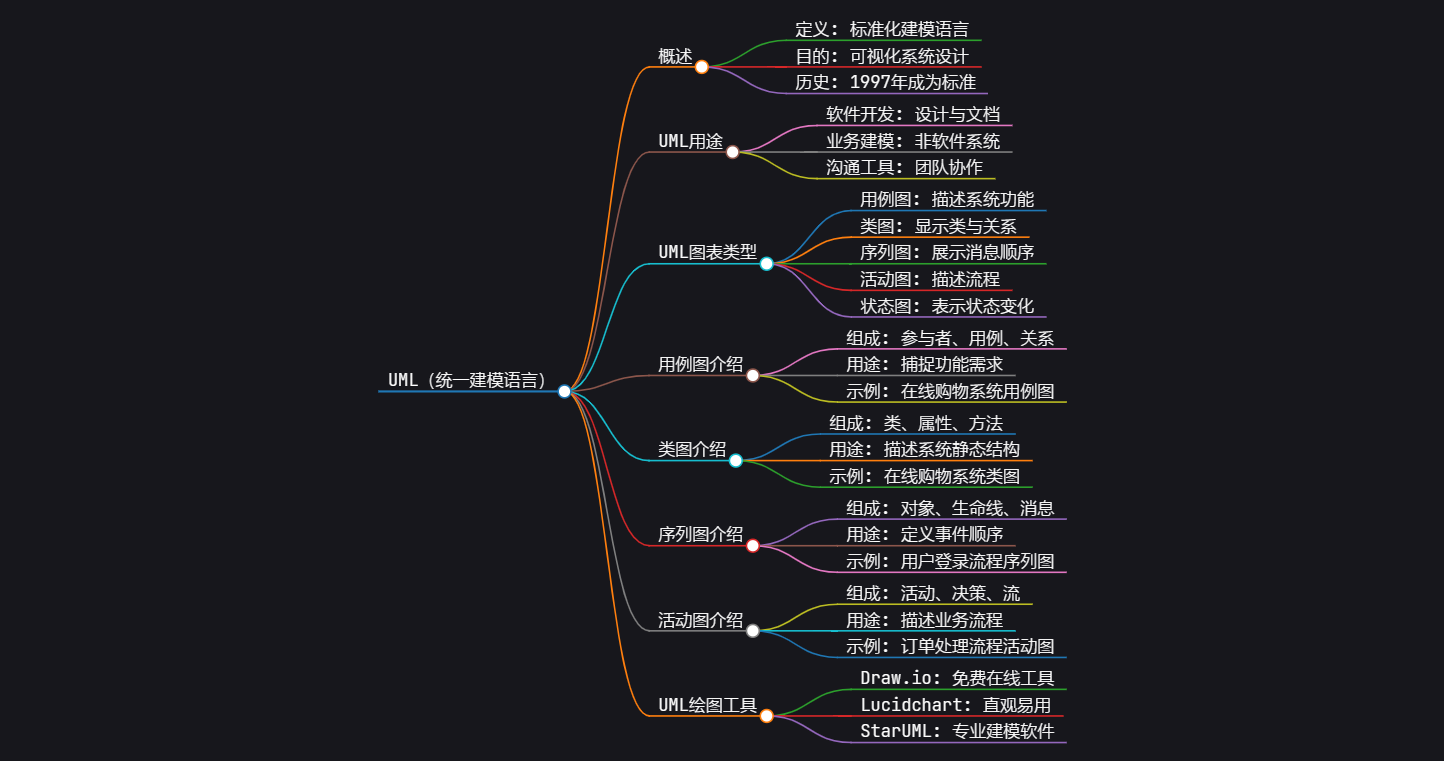

统一建模语言（UML）是一种标准化的建模语言，用于帮助系统和软件开发人员指定、可视化、构建和记录软件系统的工件，以及业务建模和其他非软件系统。

UML主要使用图形符号来表达软件项目的设计，帮助项目团队进行沟通、探索潜在设计，并验证软件的架构设计。

1- UML的历史背景

UML的起源可以追溯到20世纪90年代初期，当时有多种面向对象的建模方法并存，如Booch方法、OMT（对象建模技术）和OOSE（面向对象的软件工程）。

1994年，Grady Booch、James Rumbaugh和Ivar Jacobson三位专家联合起来，整合了各自的方法，形成了统一的方法，最终发展为UML。

1997年，UML被对象管理组织（OMG）采纳为标准建模语言，并在2005年被国际标准化组织（ISO）接受为标准。

2- UML的主要图表类型

UML图表分为两大类：结构图和行为图。

以下是几种主要的UML图表类型：

用例图：描述系统的功能需求，展示系统与外部用户（参与者）之间的交互。
类图：展示系统中的类、接口及其相互关系，描述系统的静态结构。
序列图：描述对象之间发送消息的时间顺序，展示多个对象之间的动态协作。
活动图：描述系统的动态行为，展示活动的顺序和条件。
状态图：描述对象在其生命周期中所经历的状态及其状态转换。

1- 用例图

1.1- 组成部分：

参与者（Actor）：外部用户或系统，与系统进行交互。
用例（Use Case）：系统提供的功能或服务。
关系（Relationships）：参与者和用例之间的交互关系。

1.2- 用途：

用例图用于捕捉系统的功能需求，帮助识别不同的用户和他们的需求，便于开发人员理解系统的功能和操作。

1.3- 示例：在线购物系统的用例图

+-------------------+
|     用户          |
+-------------------+
         |
         v
+-------------------+
|  浏览商品         |
+-------------------+
         |
         v
+-------------------+
|  添加到购物车     |
+-------------------+
         |
         v
+-------------------+
|  结账             |
+-------------------+
         |
         v
+-------------------+
|  支付             |
+-------------------+

2- 类图

2.1- 组成部分：

类（Class）：包含类名、属性和方法的矩形。
关系（Relationships）：包括依赖、关联、聚合、组合和继承等关系。

2.2- 用途：

类图用于描述系统的静态结构，展示类及其属性、方法和相互关系，帮助开发人员理解系统的组成和设计。

2.3- 示例：在线购物系统的类图

+-------------------+
|     用户          |
+-------------------+
| - 用户名          |
| - 密码            |
+-------------------+
| + 登录()          |
| + 注册()          |
+-------------------+
         |
         v
+-------------------+
|  购物车           |
+-------------------+
| - 商品列表        |
| - 总价            |
+-------------------+
| + 添加商品()      |
| + 移除商品()      |
+-------------------+
         |
         v
+-------------------+
|  订单             |
+-------------------+
| - 订单号          |
| - 订单状态        |
+-------------------+
| + 生成订单()      |
| + 取消订单()      |
+-------------------+

3- 序列图

3.1- 组成部分：

对象（Object）：参与交互的实体。
生命线（Lifeline）：表示对象存在的时间段。
消息（Message）：对象之间传递的信息。

3.2- 用途：

序列图用于描述对象之间的交互顺序，展示消息的发送和接收顺序，帮助理解系统的动态行为。

3.3- 示例：用户登录流程的序列图

用户          系统
 |             |
 |  输入用户名和密码  |
 |------------>|
 |             | 验证用户名和密码
 |<------------|
 |  登录成功/失败   |
 |------------>|

4- 活动图

4.1- 组成部分：

活动（Activity）：表示执行的操作。
决策节点（Decision Node）：表示条件分支。
开始节点（Start Node）和结束节点（End Node）：表示流程的开始和结束。

4.2- 用途：

活动图用于描述系统的动态行为，展示活动的顺序和条件，帮助理解业务流程和操作步骤。

4.3- 示例：订单处理流程的活动图

+-------------------+
|  开始             |
+-------------------+
         |
         v
+-------------------+
|  选择商品         |
+-------------------+
         |
         v
+-------------------+
|  添加到购物车     |
+-------------------+
         |
         v
+-------------------+
|  结账             |
+-------------------+
         |
         v
+-------------------+
|  支付             |
+-------------------+
         |
         v
+-------------------+
|  生成订单         |
+-------------------+
         |
         v
+-------------------+
|  结束             |
+-------------------+

3- 常用的UML绘图工具

1- Draw.io

1.1- 特点：

免费在线工具，支持多种图表类型。
界面简洁，易于使用。
支持与Google Drive、OneDrive等云存储集成。

1.2- 使用场景：

适用于个人和小型团队的快速绘图和协作。

2- Lucidchart

2.1- 特点：

强大的在线绘图工具，支持团队协作。
提供丰富的模板和图表类型。
支持与多种第三方工具集成，如Google Workspace、Microsoft Office等。

2.2- 使用场景：

适用于需要高级功能和团队协作的中大型项目。

3- StarUML

3.1- 特点：

专业的UML建模工具，支持多种UML图表。
提供插件扩展功能，支持代码生成和逆向工程。
跨平台支持，适用于Windows、macOS和Linux。

3.2- 使用场景：

适用于专业软件开发团队和需要复杂建模功能的项目。

通过以上工具和图表，开发人员可以更好地理解和设计复杂的软件系统，提高开发效率和质量。
