1- 🚀 ONNX 全栈部署指南

图 1

图 2

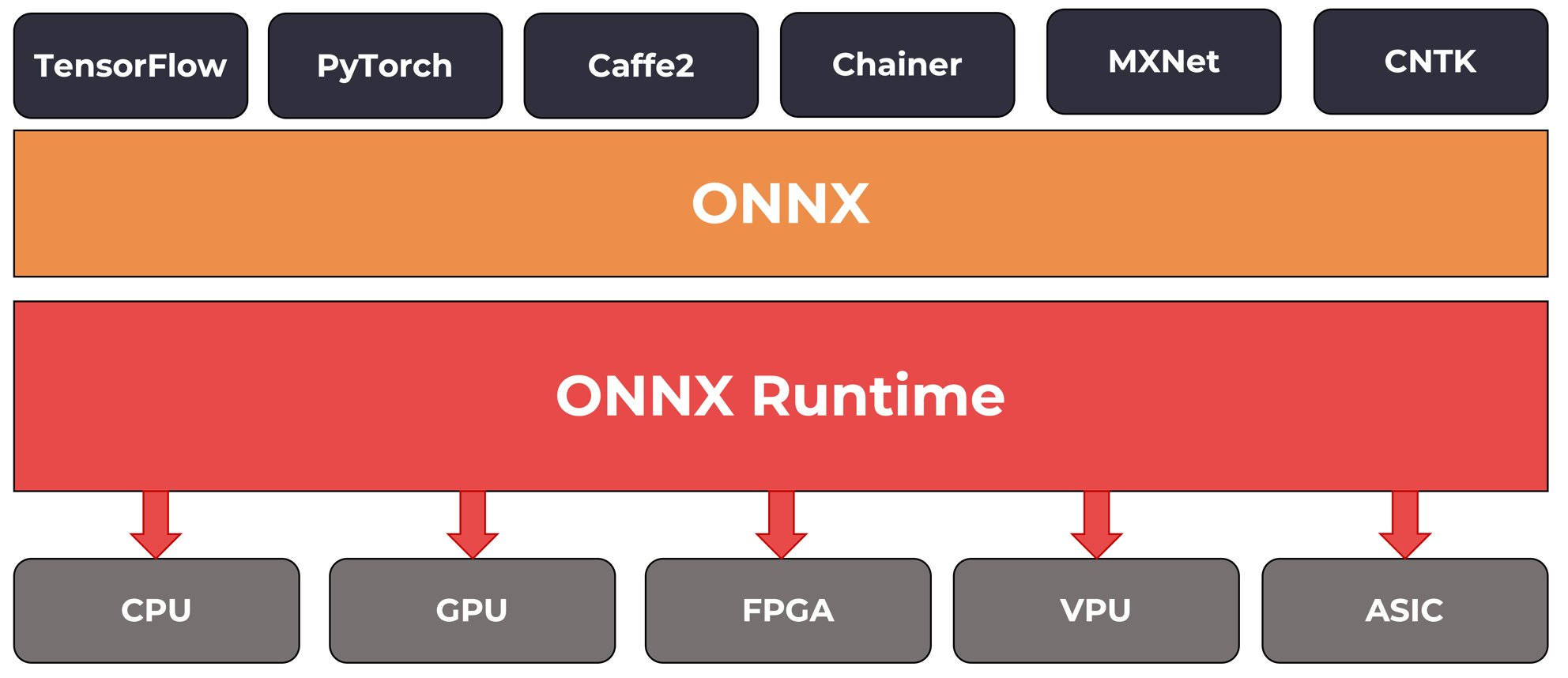

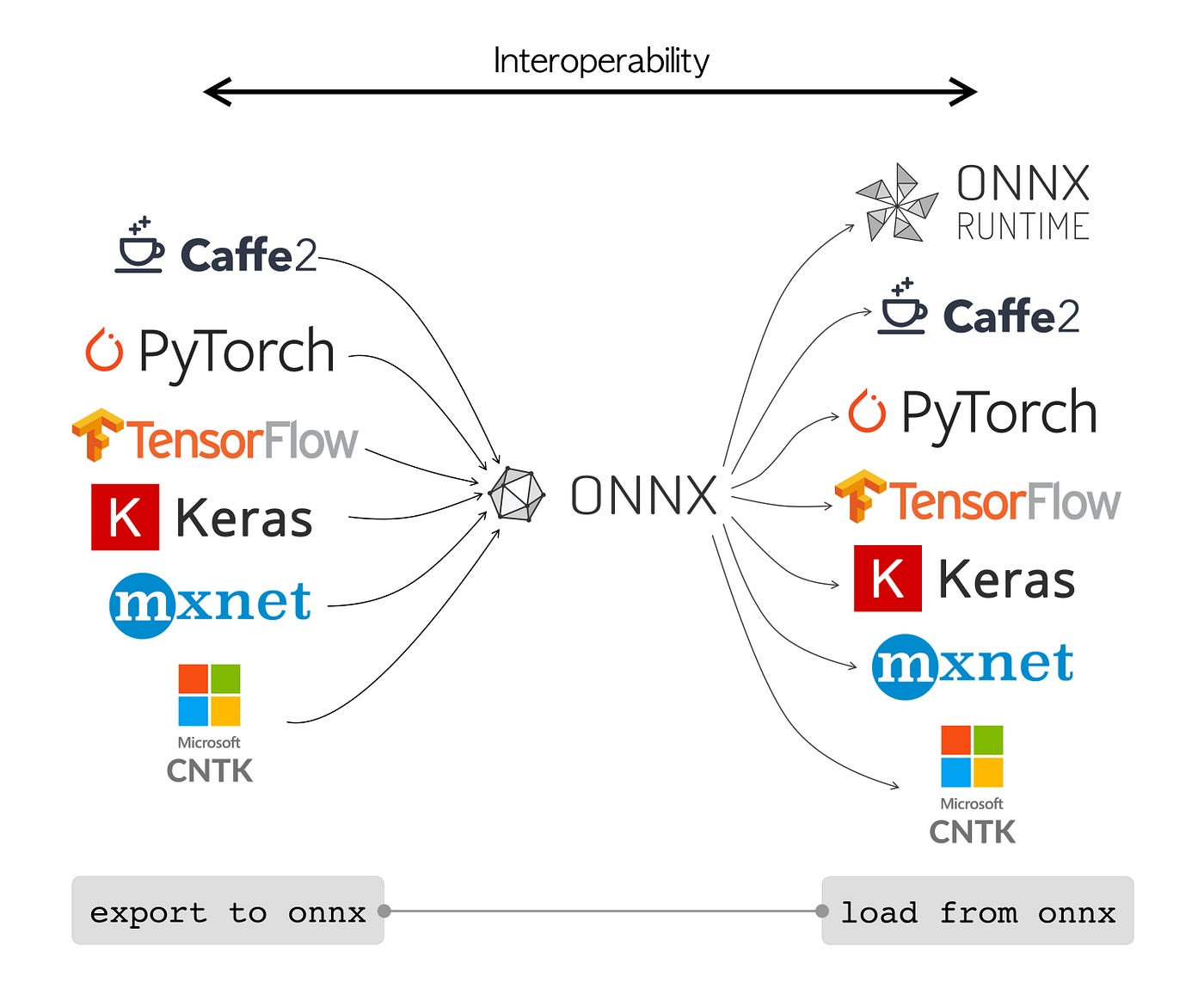

图 1. ONNX 生态系统架构图

1.1- 🔍 核心价值

1.1.1- 技术优势矩阵

特性	描述	适用场景
跨框架互操作性	支持 PyTorch/TF/Keras 等 12+ 框架转换	多框架协同开发
动态计算图	支持动态 batch/sequence 长度（1.15+）	NLP 可变长输入
量化压缩	支持 INT8/QAT/混合精度	移动端部署
异构加速	统一接口对接 CUDA/DML/NNAPI 等 20+EP	多硬件适配

---

1.2- ⚙️ 环境配置

1.2.1- 版本矩阵

组件	推荐版本	关键依赖
ONNX	1.15.0	Protobuf >=3.20
ONNX Runtime	1.17.0	CUDA 11.8 / DirectML 1.9
PyTorch	2.2.1	LibTorch 2.2
TensorFlow	2.15.0	TF-TRT 2.15

# 全功能安装（Linux）
conda create -n onnx-env python=3.10
conda install -c pytorch pytorch=2.2.1 torchvision cudatoolkit=11.8
pip install onnx==1.15.0 onnxruntime-gpu==1.17.0 tf2onnx==1.16.0 onnxscript==0.1.0

---

1.3- 🛠️ 模型转换

1.3.1- PyTorch 转换最佳实践

# 动态维度示例
dynamic_axes = {
    'input': {
        0: 'batch_size',
        2: 'width',
        3: 'height'
    },
    'output': {0: 'batch_size'}
}

with torch.no_grad():
    torch.onnx.export(
        model,
        (torch.rand(1,3,224,224),),
        "model.onnx",
        export_params=True,
        opset_version=18,
        do_constant_folding=True,
        input_names=['input'],
        output_names=['output'],
        dynamic_axes=dynamic_axes,
        training=torch.onnx.TrainingMode.EVAL,
        _retain_param_name=True  # 保持参数可读性
    )

1.3.2- 转换验证工具链

1. 基础验证

   onnx.checker.check_model(model)


2. 形状推断

   inferred_model = shape_inference.infer_shapes(loaded_model)


3. **可视化诊断

   netron model.onnx -p 8080


---

1.4- 🚀 推理优化

1.4.1- 优化策略对比

方法	收益	适用场景	工具链
图优化	~15-30%	静态模型	ONNX Optimizer
动态量化	~2-4x 压缩	后处理模型	ORT Quantizer
静态量化	~4-8x 加速	校准数据可用	QAT+ORT
内核融合	~10-20%	密集计算模型	TensorRT

1.4.2- 混合量化示例

from onnxruntime.quantization import CalibrationDataReader

class CustomDataReader(CalibrationDataReader):
    def __init__(self, dataset):
        self.dataset = iter(dataset)

    def get_next(self):
        try:
            return {'input': next(self.dataset)}
        except StopIteration:
            return None

# 创建量化配置
quant_config = QuantConfig(
    calibration_data_reader=CustomDataReader(val_loader),
    activation_type=QuantType.QInt8,
    weight_type=QuantType.QInt8,
    per_channel=True,
    optimize_model=True
)

quant_model = quantize_static(
    "model.onnx",
    "model_quant.onnx",
    quant_config,
    calibrate_method=CalibrationMethod.Entropy
)

---

1.5- 🏭 工业部署

1.5.1- 部署架构选型

graph TD
    A[训练框架] --> B(ONNX模型)
    B --> C{部署环境}
    C -->|云服务| D[ONNX Runtime]
    C -->|边缘设备| E[TensorRT]
    C -->|移动端| F[NCNN/MNN]
    D --> G[CPU/GPU/FPGA]

1.5.2- Android 部署示例

// 构建ORT会话
val ortEnv = OrtEnvironment.getEnvironment()
val sessionOptions = OrtSession.SessionOptions().apply {
    addNnapi()  // 启用Android NPU加速
    setMemoryOptimizationEnabled(true)
}

val session = ortEnv.createSession(
    assets.open("model.quant.onnx"),
    sessionOptions
)

// 执行推理
val inputBuffer = TensorBuffer.createFixedSize(intArrayOf(1,3,224,224), DataType.FLOAT32)
val outputs = session.run(
    mapOf("input" to OnnxTensor.createTensor(ortEnv, inputBuffer))
)

---

1.6- 🚨 问题排查

1.6.1- 典型错误处理

- 错误 [ONNXRuntimeError] : Non-zero status code returned while running Conv node
+ 解决方案：
  1. 检查输入通道数与模型权重是否匹配
  2. 验证opset版本是否支持当前算子
  3. 使用onnx.defs.get_schema('Conv', opset_version)确认参数要求

1.6.2- 性能分析工具链

1. ORT 性能分析

   session = ort.InferenceSession(..., enable_profiling=True)
   session.end_profiling("profile.json")


2. Nsys 系统级分析

   nsys profile -o ort_report python inference.py


3. TensorRT 可视化

   polygraphy run model.onnx --trt --verbose


---

1.7- 📦 资源扩展

1.7.1- 官方工具矩阵

工具	用途	关键特性
ONNX Script	模型构建/转换	类 Python 语法
ONNX Runtime Web	浏览器部署	WebAssembly 支持
ONNX Model Zoo	预训练模型库	300+ 生产级模型

1.7.2- 学习路径

基础篇
├─ 模型转换 → 验证 → 基础推理
进阶篇
├─ 量化 → 图优化 → 异构部署
专家篇
├─ 自定义算子 → 混合精度训练 → 分布式推理

---

更新日志
2024.03 Update - 同步 ONNX Runtime 1.17 新特性，新增 Android NPU 部署示例

⚠️ 注意事项

• 生产环境建议锁定版本依赖
• 动态 shape 模型需测试各维度边界情况
• 优先使用框架原生量化工具（如 Torch.quantization）
