深入理解进程：从地址空间到进程间通信

1. 引言：进程的核心地位

在前一篇文档《从 while(1) 到多任务：操作系统进程调度其实很简单》中，我们了解了进程调度的基本原理。

今天，我们将深入进程的内部机制，探讨两个核心问题：进程如何管理内存以及进程之间如何通信。

对于嵌入式开发者而言，理解这些概念不仅有助于编写更高效的多任务程序，还能帮助我们解决实际开发中遇到的内存问题和任务协作挑战。

进程并非遥不可及的抽象概念，它的内部机制其实非常直观，尤其是当我们从嵌入式系统的角度去理解时。

2. 进程地址空间：内存的抽象

2.1. 物理内存与地址空间

想象一下，如果没有任何内存管理机制，进程直接访问物理内存会发生什么？

// 裸机系统中的内存访问
int data = 0;          // 存储在某个物理地址，如0x20000000
int *ptr = (int*)0x1000; // 直接访问物理地址0x1000
*ptr = 100;           // 修改该物理地址的内容

在这种情况下，所有程序都直接操作物理内存，一个程序很容易修改另一个程序使用的内存，导致系统崩溃。

这就是为什么现代操作系统引入了地址空间的概念。

地址空间是进程对内存的“虚拟视角”，它是一个连续的地址范围，从进程的角度看，它独占整个内存空间。

实际上，这个地址空间被映射到物理内存的不同区域，甚至可以部分存储在磁盘上。

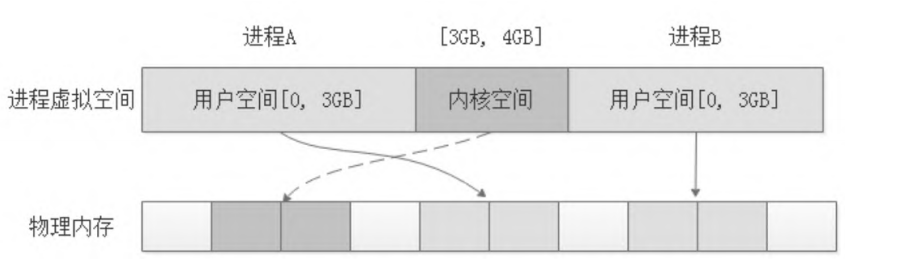

进程地址空间与物理内存映射关系示意图

2.2. 虚拟地址与物理地址

2.2.1. 基本概念

物理地址：内存硬件实际使用的地址，由 CPU 地址总线直接访问
虚拟地址：进程看到的地址，需要通过地址转换才能对应到物理地址

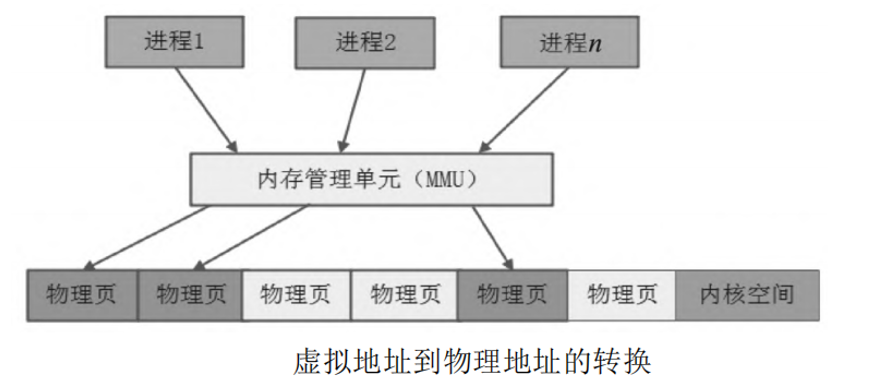

虚拟地址与物理地址转换示意图

2.2.2. 为什么需要虚拟地址？

进程隔离：每个进程拥有独立的地址空间，防止相互干扰
内存保护：可以设置内存页的访问权限（读/写/执行）
地址空间扩展：进程地址空间可以远大于物理内存
内存映射灵活性：不同进程可以将同一物理内存映射到不同虚拟地址

2.2.3. 嵌入式系统中的内存管理

在嵌入式系统中，我们常见两种内存管理单元：

MMU（内存管理单元）：提供完整的虚拟地址转换和内存保护
MPU（内存保护单元）：仅提供内存区域保护，不进行地址转换

许多小型嵌入式系统（如 8 位/16 位单片机）没有 MMU 或 MPU，直接使用物理地址。

而 32 位嵌入式系统（如 ARM Cortex-A 系列）通常配备 MMU，支持完整的虚拟内存管理。

2.3. 地址映射机制

地址映射是将虚拟地址转换为物理地址的过程，由 MMU 硬件和操作系统内核共同完成。

MMU 地址映射机制示意图

2.3.1. 页表机制

最常见的地址映射方式是分页机制：

将虚拟地址空间和物理地址空间划分为大小相等的块，称为页 (Page)
使用页表 (Page Table) 记录虚拟页到物理页的映射关系
页表由操作系统维护，MMU 硬件负责实际的地址转换

2.3.2. 地址转换过程

以 32 位系统为例，虚拟地址通常被分为：

页目录索引（Page Directory Index）
页表索引（Page Table Index）
页内偏移（Page Offset）

转换过程：

CPU 产生虚拟地址
MMU 使用页目录索引查找页目录项
使用页表索引查找页表项，得到物理页基地址
物理页基地址 + 页内偏移 = 最终物理地址

2.3.3. 嵌入式系统中的页表示例（ARM 架构）

// 简化的页表项结构（ARM架构）
typedef struct {
    unsigned int present    : 1;  // 页是否存在
    unsigned int rw         : 1;  // 读写权限
    unsigned int user       : 1;  // 用户模式访问权限
    unsigned int pwt        : 1;  // 页级写透
    unsigned int pcd        : 1;  // 页级缓存禁用
    unsigned int accessed   : 1;  // 已访问标志
    unsigned int dirty      : 1;  // 脏页标志
    unsigned int pat        : 1;  // 页属性表索引
    unsigned int global     : 1;  // 全局页标志
    unsigned int unused     : 3;  // 未使用
    unsigned int frame      : 20; // 物理页框号
} PageTableEntry;

2.4. 进程地址空间布局

一个典型的进程地址空间布局如下（从低地址到高地址）：

代码段（Text Segment）：存储可执行指令，通常只读
数据段（Data Segment）：存储已初始化的全局变量和静态变量
BSS 段：存储未初始化的全局变量和静态变量，初始化为 0
堆（Heap）：动态内存分配区域，向上增长
栈（Stack）：存储局部变量和函数调用信息，向下增长
命令行参数和环境变量：位于栈的顶部

2.4.1. 地址空间布局示例

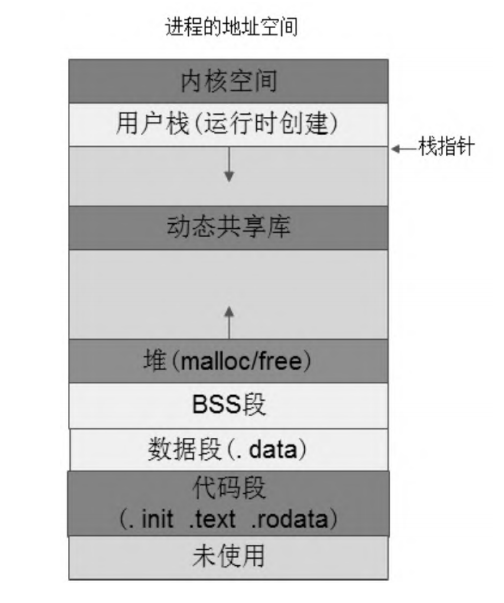

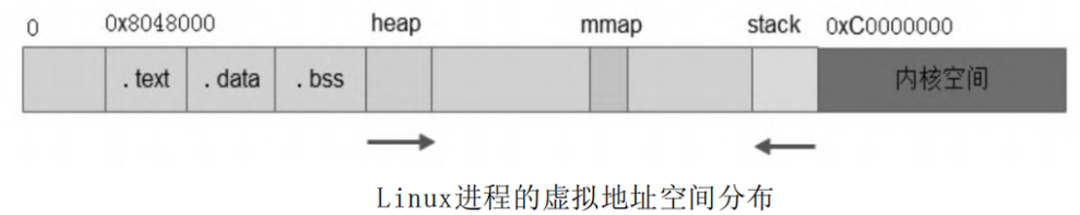

进程地址空间布局示意图

2.4.2. 查看进程地址空间

在 Linux 系统中，可以通过 /proc/pid/maps 文件查看特定进程的地址空间布局：

# 示例：cat /proc/1234/maps
00400000-0040b000 r-xp 00000000 08:01 123456    /path/to/program
0060a000-0060b000 r--p 0000a000 08:01 123456    /path/to/program
0060b000-0060c000 rw-p 0000b000 08:01 123456    /path/to/program
01234000-01255000 rw-p 00000000 00:00 0         [heap]
7f1234560000-7f123472a000 r-xp 00000000 08:01 789012 /lib/x86_64-linux-gnu/libc-2.27.so
...
7ffd12345000-7ffd12366000 rw-p 00000000 00:00 0 [stack]

3. 进程间通信 (IPC)：打破隔离

进程隔离提高了系统的安全性和可靠性，但也带来了新的挑战：进程如何协作和交换数据？

这就是**进程间通信 (IPC)**机制要解决的问题。

3.1. 为什么需要进程间通信

在嵌入式系统中，我们经常需要多个进程协作完成任务：

IPC 机制就是为这些场景提供安全、高效的数据交换方式。

3.2. 共享内存 (Shared Memory)

共享内存是最高效的 IPC 机制，它允许两个或多个进程访问同一块物理内存区域。

3.2.1. 工作原理

创建共享内存区域
将共享内存附加到进程地址空间
进程通过读写该内存区域进行通信
通信完成后，分离并删除共享内存

3.2.2. POSIX 共享内存示例

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <unistd.h>

#define SHARED_MEM_NAME "/my_shared_mem"
#define SHARED_MEM_SIZE 1024

int main() {
    int shm_fd;
    void *ptr;

    // 创建共享内存
    shm_fd = shm_open(SHARED_MEM_NAME, O_CREAT | O_RDWR, 0666);
    if (shm_fd == -1) {
        perror("shm_open failed");
        exit(EXIT_FAILURE);
    }

    // 设置共享内存大小
    if (ftruncate(shm_fd, SHARED_MEM_SIZE) == -1) {
        perror("ftruncate failed");
        exit(EXIT_FAILURE);
    }

    // 将共享内存映射到进程地址空间
    ptr = mmap(0, SHARED_MEM_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED, shm_fd, 0);
    if (ptr == MAP_FAILED) {
        perror("mmap failed");
        exit(EXIT_FAILURE);
    }

    // 写入数据到共享内存
    const char *message = "Hello from shared memory!";
    strncpy(ptr, message, SHARED_MEM_SIZE);

    // 等待读取进程
    printf("Data written to shared memory. Press Enter to continue...\n");
    getchar();

    // 清理
    munmap(ptr, SHARED_MEM_SIZE);
    close(shm_fd);
    shm_unlink(SHARED_MEM_NAME);

    return 0;
}

3.2.3. 读取共享内存

// 共享内存读取端代码片段
shm_fd = shm_open(SHARED_MEM_NAME, O_RDONLY, 0666);
ptr = mmap(0, SHARED_MEM_SIZE, PROT_READ, MAP_SHARED, shm_fd, 0);
printf("Received message: %s\n", (char *)ptr);

3.2.4. 优缺点分析

优点	缺点
最高的通信效率	需要同步机制防止数据竞争
适用于大量数据传输	仅限同一机器上的进程
实现简单	没有内置的消息边界

3.3. 消息队列 (Message Queues)

消息队列是一种以消息为单位的 IPC 机制，进程可以向队列发送消息，也可以从队列接收消息。

3.3.1. 工作原理

创建消息队列
进程 A 向队列发送消息（带类型标识）
进程 B 从队列接收特定类型的消息
消息被读取后从队列中删除

3.3.2. POSIX 消息队列示例

#include <stdio.h>
#include <stdlib.h>
#include <mqueue.h>
#include <fcntl.h>
#include <sys/stat.h>

#define QUEUE_NAME "/my_queue"
#define MAX_MSG_SIZE 256
#define MSG_PRIORITY 1

int main() {
    mqd_t mq;
    struct mq_attr attr;
    char buffer[MAX_MSG_SIZE];

    // 设置队列属性
    attr.mq_flags = 0;
    attr.mq_maxmsg = 10;        // 最大消息数
    attr.mq_msgsize = MAX_MSG_SIZE; // 最大消息大小
    attr.mq_curmsgs = 0;        // 当前消息数

    // 创建消息队列
    mq = mq_open(QUEUE_NAME, O_CREAT | O_WRONLY, 0666, &attr);
    if (mq == (mqd_t)-1) {
        perror("mq_open failed");
        exit(EXIT_FAILURE);
    }

    // 发送消息
    const char *message = "Hello from message queue!";
    if (mq_send(mq, message, strlen(message)+1, MSG_PRIORITY) == -1) {
        perror("mq_send failed");
        exit(EXIT_FAILURE);
    }

    printf("Message sent successfully\n");

    // 清理
    mq_close(mq);
    mq_unlink(QUEUE_NAME);

    return 0;
}

3.3.3. 优缺点分析

优点	缺点
消息有边界，支持结构化数据	效率低于共享内存
支持消息优先级	消息大小和队列长度有限制
不需要复杂的同步机制	数据需要复制两次（用户空间→内核→用户空间）

3.4. 信号量 (Semaphores)

信号量主要用于进程间的同步和互斥，而不是传递数据。

它是一个计数器，代表可用资源的数量。

3.4.1. 信号量类型

二元信号量：值只能为 0 或 1，用于实现互斥（mutex）
计数信号量：值可以是任意非负整数，用于控制资源访问

3.4.2. POSIX 信号量示例（互斥）

#include <stdio.h>
#include <stdlib.h>
#include <semaphore.h>
#include <fcntl.h>
#include <pthread.h>

#define SEM_NAME "/my_semaphore"
int shared_resource = 0; // 共享资源
sem_t *sem;

void *thread_func(void *arg) {
    // 获取信号量（P操作）
    sem_wait(sem);

    // 临界区：访问共享资源
    shared_resource++;
    printf("Thread: Incremented shared resource to %d\n", shared_resource);

    // 释放信号量（V操作）
    sem_post(sem);

    return NULL;
}

int main() {
    pthread_t thread;

    // 创建信号量，初始值为1（互斥）
    sem = sem_open(SEM_NAME, O_CREAT, 0666, 1);
    if (sem == SEM_FAILED) {
        perror("sem_open failed");
        exit(EXIT_FAILURE);
    }

    // 创建线程
    if (pthread_create(&thread, NULL, thread_func, NULL) != 0) {
        perror("pthread_create failed");
        exit(EXIT_FAILURE);
    }

    // 获取信号量
    sem_wait(sem);

    // 主线程访问共享资源
    shared_resource++;
    printf("Main: Incremented shared resource to %d\n", shared_resource);

    // 释放信号量
    sem_post(sem);

    // 等待线程完成
    pthread_join(thread, NULL);

    // 清理
    sem_close(sem);
    sem_unlink(SEM_NAME);

    return 0;
}

3.4.3. 信号量在嵌入式系统中的应用

在嵌入式系统中，信号量常用于：

保护共享外设（如 UART、SPI 总线）
实现任务间同步
资源池管理（如连接池、缓冲区池）

3.5. 管道 (Pipes)

管道是一种半双工的 IPC 机制，数据只能单向流动，通常用于父子进程间通信。

3.5.1. 匿名管道与命名管道

匿名管道：通过 pipe() 系统调用创建，仅存在于内存中，用于父子进程通信
命名管道 (FIFO)：通过 mkfifo() 创建，以文件形式存在于文件系统中，可用于任意进程间通信

3.5.2. 匿名管道示例

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>
#include <sys/wait.h>

int main() {
    int pipefd[2];
    pid_t pid;
    char buffer[1024];

    // 创建管道
    if (pipe(pipefd) == -1) {
        perror("pipe failed");
        exit(EXIT_FAILURE);
    }

    // 创建子进程
    pid = fork();
    if (pid == -1) {
        perror("fork failed");
        exit(EXIT_FAILURE);
    }

    if (pid == 0) { // 子进程：读取端
        close(pipefd[1]); // 关闭写端

        ssize_t n = read(pipefd[0], buffer, sizeof(buffer));
        printf("Child received: %.*s\n", (int)n, buffer);

        close(pipefd[0]);
        exit(EXIT_SUCCESS);
    } else { // 父进程：写入端
        close(pipefd[0]); // 关闭读端

        const char *message = "Hello from parent via pipe!";
        write(pipefd[1], message, strlen(message) + 1);

        close(pipefd[1]);
        wait(NULL); // 等待子进程
        exit(EXIT_SUCCESS);
    }
}

3.5.3. 命名管道示例

// 创建命名管道
mkfifo("/tmp/my_fifo", 0666);

// 写入端
int fd = open("/tmp/my_fifo", O_WRONLY);
write(fd, "Hello via named pipe", 20);

// 读取端
int fd = open("/tmp/my_fifo", O_RDONLY);
read(fd, buffer, sizeof(buffer));

3.6. 信号 (Signals)

信号是一种异步 IPC 机制，用于通知进程发生了某个事件。

3.6.1. 常用信号

信号	编号	含义	默认行为
SIGINT	2	中断信号（Ctrl+C）	终止进程
SIGTERM	15	终止信号	终止进程
SIGKILL	9	强制终止信号	终止进程（不可捕获）
SIGSEGV	11	段错误	终止进程并生成 core 文件
SIGPIPE	13	管道破裂	终止进程
SIGALRM	14	闹钟信号	终止进程

3.6.2. 信号处理示例

#include <stdio.h>
#include <stdlib.h>
#include <signal.h>
#include <unistd.h>

// 信号处理函数
void sigint_handler(int signum) {
    printf("\nReceived SIGINT (Ctrl+C). Exiting gracefully...\n");
    // 执行清理操作
    exit(EXIT_SUCCESS);
}

int main() {
    // 注册信号处理函数
    if (signal(SIGINT, sigint_handler) == SIG_ERR) {
        perror("signal failed");
        exit(EXIT_FAILURE);
    }

    printf("Press Ctrl+C to trigger SIGINT...\n");
    while(1) {
        sleep(1);
    }

    return 0;
}

3.6.3. 发送信号

进程可以通过 kill() 系统调用向其他进程发送信号：

kill(pid, SIGTERM); // 向进程pid发送SIGTERM信号

3.6.4. 优缺点分析

优点	缺点
实现简单	只能传递信号编号，不能附带数据
异步通知机制	信号可能丢失
可用于进程异常处理	信号处理函数限制多

3.7. 嵌入式系统中的特殊 IPC

许多嵌入式实时操作系统 (RTOS) 提供了专为嵌入式环境优化的 IPC 机制：

3.7.1. FreeRTOS 中的 IPC 机制

队列 (Queues)：用于消息传递，支持 FIFO 和优先级排序
信号量 (Semaphores)：包括二进制信号量、计数信号量和互斥信号量
事件组 (Event Groups)：允许任务等待多个事件的组合
消息缓冲区 (Message Buffers)：优化的变长消息传递机制

3.7.2. FreeRTOS 队列示例

// 创建队列
QueueHandle_t xQueue = xQueueCreate(5, sizeof(int));

// 发送消息
int value = 10;
xQueueSend(xQueue, &value, 0);

// 接收消息
int received_value;
xQueueReceive(xQueue, &received_value, portMAX_DELAY);

3.8. IPC 机制选择指南

选择合适的 IPC 机制需要考虑以下因素：

数据量：少量数据适合信号/信号量，大量数据适合共享内存
同步需求：是否需要同步处理，还是可以异步通信
可靠性要求：消息队列提供可靠传递，信号可能丢失
效率要求：共享内存效率最高，管道和消息队列有额外开销
编程复杂度：信号量和互斥锁需要正确处理，避免死锁

4. 进程控制：生命周期管理

4.1. 进程创建

在类 Unix 系统中，进程通过 fork() 系统调用创建：

pid_t pid = fork();
if (pid == 0) {
    // 子进程代码
    printf("Child process, PID: %d\n", getpid());
    exit(EXIT_SUCCESS);
} else if (pid > 0) {
    // 父进程代码
    printf("Parent process, Child PID: %d\n", pid);
    wait(NULL); // 等待子进程结束
} else {
    // fork失败
    perror("fork failed");
}

创建新进程后，通常使用 exec() 系列函数加载新程序：

execl("/bin/ls", "ls", "-l", NULL);

4.2. 进程终止

进程可以通过以下方式终止：

正常退出：exit(status) 或 return from main
异常终止：abort() 或收到终止信号

父进程可以通过 wait() 或 waitpid() 等待子进程结束，并获取退出状态：

int status;
pid_t child_pid = wait(&status);
if (WIFEXITED(status)) {
    printf("Child exited with status: %d\n", WEXITSTATUS(status));
}

4.3. 嵌入式系统中的进程管理

在嵌入式系统中，进程（或任务）管理通常有以下特点：

任务数量固定或有限
任务优先级通常在设计时确定
内存资源受限，任务栈大小固定
实时性要求高，调度延迟有严格限制

5. 总结与实践建议

5.1. 核心概念回顾

地址空间：进程对内存的虚拟视角，提供隔离和保护
虚拟地址：通过 MMU 映射到物理地址，实现内存管理灵活性
进程间通信：共享内存、消息队列、信号量等机制实现进程协作
IPC 选择：根据数据量、同步需求和效率要求选择合适的 IPC 机制

5.2. 实践建议

从小系统开始：在 RTOS（如 FreeRTOS）上实践进程/任务管理
实验不同 IPC 机制：编写简单程序测试各种 IPC 的优缺点
分析开源项目：研究嵌入式 Linux 项目中的进程组织方式
关注实时性：在嵌入式系统中，始终考虑 IPC 对实时性能的影响
避免过度设计：简单问题用简单方案，不要滥用复杂 IPC 机制

5.3. 常见问题与解决方案

死锁：确保获取和释放锁的顺序一致，使用超时机制
内存泄漏：仔细管理共享内存和动态分配
优先级反转：使用优先级继承协议，或合理设计优先级
数据竞争：始终使用同步机制保护共享数据

理解进程的地址空间和通信机制是掌握操作系统的关键一步。

这些概念虽然看似抽象，但一旦与嵌入式系统的实际应用场景结合，就会变得非常直观。

希望本文能帮助你更深入地理解进程内部机制，为编写高效的嵌入式多任务系统打下基础。

记住，复杂的系统都是由简单的部分组成的，掌握这些基础概念后，你会发现理解更复杂的操作系统功能也变得轻而易举。
