1. 前言

1. 前言

CUDA 实现数据并行计算的方式是 SIMT，即让不同的数据在不同的线程中按照相同的指令计算，将串行过程并行化。在 CUDA 编程中，合理地组织线程和确定线程块大小、网格大小是实现高效并行计算的关键。同时，建立数据与线程 ID 的一一对应关系，确保每个线程能够正确地访问和处理数据，是实现核函数计算任务的核心。以下将基于 CUDA 线程层次结构，详细讨论如何根据数据的大小确定线程组织方式，并在核函数中建立数据与线程 ID 的对应关系，包括一维、二维和三维数据的示例。

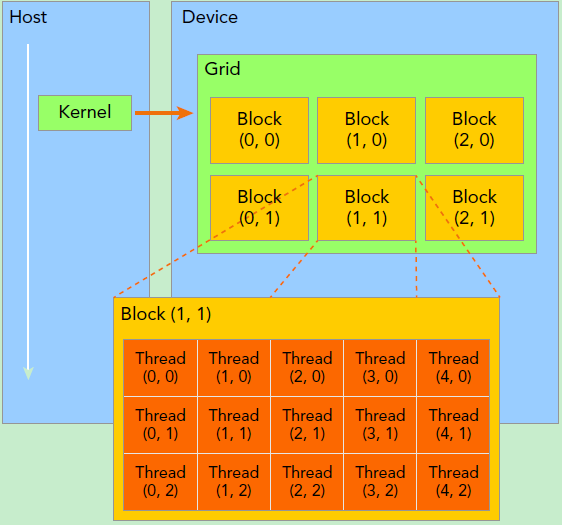

为了适配图形计算任务和提高线程访问效率，CUDA 编程模型将 GPU 线程划分为两个层次结构：线程网格和线程块。线程网格（grid）是线程结构的第一层，线程网格可以划分为很多线程块，一个线程块里面包含多个线程，线程块（block）是线程结构的第二个层次。通过线程网格和线程块的层次结构，可以方便的将一个核函数的线程配置为一维、二维、三维的结构，以适应具体的计算任务。grid 和 block 的配置参数定义为 dim3 类型的内置参数，dim3 是包含三个无符号整数（x，y，z）成员的结构体变量，在定义时，缺省值初始化为 1。通过 grid 和 block 可以灵活地定义 1-dim，2-dim 以及 3-dim 结构，如下图所示，是一个 gird 和 block 均为 2-dim 的线程组织，图中结构水平方向为 x 轴，kernel 在调用时也必须通过执行配置 <<<grid, block>>> 来指定 kernel 所使用的线程数及结构。


核函数配置线程参数的基本思路时，根据实际任务数据的组织方式，先确线程块的大小，然后根据数据大小和线程块的大小，确定线程网格的大小。同时，确定线程块的大小时要考虑 GPU 硬件性能。

2. 确定线程块和网格参数

2.1. 线程块参数确定（blockDim）

线程块大小是每个线程块中线程的数量，通常是一个三维的尺寸（blockDim.x，blockDim.y，blockDim.z）。选择线程块大小时需要考虑以下几点：

  1. 硬件限制：每个线程块中的线程数量不能超过 1024（对于大多数现代 GPU）。同时，线程块大小最好能够被 32 整除（ CUDA 中的线程是以 warp（32 个线程）为单位执行的，这样可以提高执行效率）。
  2. 数据访问模式：线程块大小应与数据的访问模式相匹配，以减少内存访问的延迟和提高缓存利用率。

通过大量测试，NVIDIA 官方给出的线程块最优配置是 256 个线程，在这样的配置下，既能在一定程度上隐藏访存延迟，同时也能避免 SM 的调度竞争。

2.2. 网格参数确定（gridDim）

网格大小是每个线程网格中线程块的数量，通常是一个三维的尺寸（gridDim.x，gridDim.y，gridDim.z）。网格大小根据数据量和线程块大小计算得出：

  1. 一维数据：
  2. 二维数据：
  3. 三维数据：

其中，是一维数据大小，是二维数据尺寸，是三维数据尺寸。

3. 建立数据与线程 ID 的对应关系

在核函数中，每个线程可以通过内置变量（blockIdx、blockDim、threadIdx）获取自己的唯一 ID，并根据这个 ID 访问数据。其基本思想是，创建和数据或数据分块一样大小的线程结构，根据线程结构的组织方式，确定的线程索引是唯一的，通过这个唯一的索引作为数据的索引，对数据进行操作。以下是具体步骤：

3.1. 一维数据

假设数据存储在数组 data 中，数据量为 size，线程块大小为 blockSize。

  1. 计算线程索引：
  2. 边界检查：
  3. 访问数据：

3.1.1. 3.1.1- 示例代码

__global__ void addOneToArray(float* data, int size)
{
    int index = blockIdx.x * blockDim.x + threadIdx.x; // 计算线程索引
    if (index < size) // 边界检查
    {
        data[index] += 1.0f; // 对数组元素加1
    }
}

3.2. 二维数据

3.2.1. 3.2.1- 二维数据二维线程结构

假设数据存储在二维数组 image 中，宽度为 width，高度为 height，线程块大小为（blockDim.x，blockDim.y）。

  1. 计算线程的二维坐标：
  2. 边界检查：
  3. 将二维坐标转换为一维索引 (数据按行优先的方式，以一维形式存储在内存中) ：
  4. 访问数据：

3.2.2. 3.2.2- 示例代码

__global__ void addOneToImage(float* image, int width, int height)
{
    int x = blockIdx.x * blockDim.x + threadIdx.x; // 计算x坐标
    int y = blockIdx.y * blockDim.y + threadIdx.y; // 计算y坐标
    int index = y * width + x; // 将二维坐标转换为一维索引
    if (x < width && y < height) // 边界检查
    {
        image[index] += 1.0f; // 对像素值加1
    }
}

3.2.3. 3.2.3- 二维数据一维线程结构

假设有一个一维线程数组，线程块大小为 blockDim.x，网格大小为 gridDim.x，数据存储在二维数组 image 中，宽度为 width，高度为 height。

  1. 计算线程索引：
  2. 将一维线程索引映射到二维坐标：
  3. 边界检查：
  4. 访问数据：

3.2.4. 3.2.4- 示例代码

__global__ void addOneToImage(float* image, int width, int height)
{
    int index = blockIdx.x * blockDim.x + threadIdx.x; // 计算线程索引
    int x = index % width; // 计算x坐标
    int y = index / width; // 计算y坐标
    if (x < width && y < height) // 边界检查
    {
        image[y * width + x] += 1.0f; // 对像素值加1
    }
}

3.3. 三维数据

假设数据存储在三维数组 volume 中，宽度为 width，高度为 height，深度为 depth，线程块大小为（blockDim.x，blockDim.y，blockDim.z）。

  1. 计算线程的三维坐标：
  2. 边界检查：
  3. 将三维坐标转换为一维索引：
  4. 访问数据：

3.3.1. 3.3.1- 示例代码

__global__ void addOneToVolume(float* volume, int width, int height, int depth)
{
    int x = blockIdx.x * blockDim.x + threadIdx.x; // 计算x坐标
    int y = blockIdx.y * blockDim.y + threadIdx.y; // 计算y坐标
    int z = blockIdx.z * blockDim.z + threadIdx.z; // 计算z坐标
    int index = z * (width * height) + y * width + x; // 将三维坐标转换为一维索引
    if (x < width && y < height && z < depth) // 边界检查
    {
        volume[index] += 1.0f; // 对体素值加1
    }
}

4. 总结

确定合理的线程配置是 CUDA 编程的第一个环节，而建立数据和线程 ID 的映射关系，是实现核函数正确计算的关键，同时，在进行 CUDA 的性能优化时，绕不开数据、线程的映射关系的调整。本文以最基础的数据示例简单讨论了其基本逻辑，后续在不同算子优化中，将逐步对其进行更深入的分析。
